レベルスイッチ製品詳細Level Switch

マイクロウェーブ式レベルスイッチ MWS2シリーズ

製品概要

マイクロ波を利用した対向型レベルスイッチ。
ゴミ・石炭。砂利・粒などの検出に威力を発揮します。

  • 検出面上の汚れや付着やスケールなどの影響を受けにくい性質です。
  • 24GHzの新型発信・受信器の採用で小型・軽量です。
  • 他の検出方法で困難だった紙・ゴミの検出も可能です。
  • タンクに振動があるところなどに増幅部分離型対応可能です。
  • 粉体
  • 粒体
  • 塊体

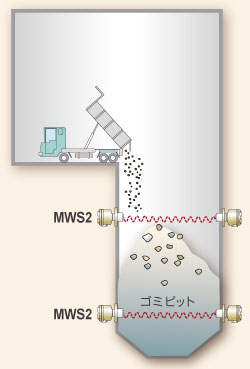

動作原理

送波器と受波器の間が直線軸上において測定物に遮られると、マイクロ波は反射、吸収されて、受波器ではマイクロ波が受信できなくなり接点を出力します。

標準仕様
製品名 MWS2-24TN/RN 標準フランジ型
電源 AC105～210V ±10% 50/60Hz
周波数 24GHz
設定距離 RANGE SWの距離設定ディップスイッチによる切替
（ 1：15m、 2：25m、 3：35m）
出力接点 SPDT AC250V 5A
出力ONディレイ時間 最大10秒可変
消費電力 送波器：2VA、 受波器：5VA
許容温度 検出部：-20℃～+80℃（増幅部一体型）
　　　　-20℃～+60℃（増幅部分離型）
増幅部：-20℃～+60℃
塗装色 ゴールド
取付方法 JIS 5K 50A
保護等級 IP67
製品ラインナップクリックすると詳細をご覧いただけます

下記以外にも多数のスペックを取り揃えております。
詳しくはカタログを参照いただくか、お電話・メールにてお問い合わせください。

  • MWS2-24TN/RN標準フランジ型

  • MWS2-24TN-RN-Sねじ込み型

  • MWS2-24TN/RN-R増幅部分離型

MWS2-24TN/RN
標準フランジ型
測定距離は最大35mです。
ボスが短いタイプも製作可能です。
フランジ材質がACでJIS 5K 65Aも製作可能です。
接粉部ステンレスが製作可能です。

MWS2-24TN/RN-S
ねじ込み型
取付規格はG1Bです。
測定距離は最大2mです。

MWS2-24TN-RN-R
増幅部分離型
タンクに振動がある場合などに最適です。
高所や閉所で調整が困難な場所などに推奨します。
検出部～増幅部まで最大10m延長可能です。
