レベルメータ製品詳細Level Meter

サウンジング式レベルメータ KSLシリーズ

製品概要

頑強なハウジングで過酷な周囲条件にすぐれた耐久性を発揮!
あらゆるプロセスに対応します!

  • 測定方法は簡単な機械的検出方法なので、測定物や周囲条件の影響を受けにくく指示が安定。
  • CPUを内蔵しているので、検出部から直接パルス出力及びアナログ出力が出来ます。
    (KSL-T8、KSL-MT)
  • 故障警報接点が標準として付いています。 (KSL-T8、KSL-MT)
  • 内蔵CPU自己診断モード他各種チェックモードが付いています。
  • 自動測定用タイマを検出部に内蔵しているため外部にタイマ用スペースが必要ありません。

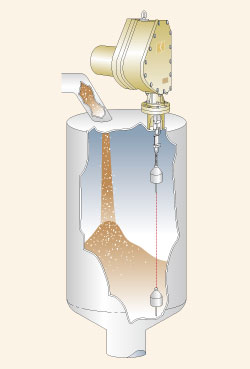

  • 粉体
  • 粒体
  • 塊体
  • 水中沈殿物

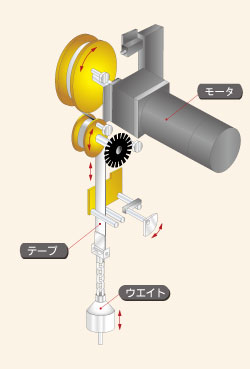

動作原理

スタート信号が入力されると、モータが始動し、測定尺が巻き出されウエイトを降下させます。これに伴って一定間隔でパルスが発信されます。そして降下したウエイトが測定面に当たると、モータが停止しレベル計測値を出力し、モータが逆転し測定尺を巻き上げ、元の位置に戻ります。

標準仕様
製品名 KSL-T8 KSL-T2
電源 AC100V または AC200V 50/60Hz AC100V または AC200V 50/60Hz
消費電力 Max.150VA Max.150VA
許容温度 周囲:-10℃~+50℃
(凍結・結露のないこと)
タンク内:-10℃~+80℃
(凍結・結露のないこと)
周囲:-10℃~+50℃
(凍結・結露のないこと)
タンク内:-10℃~+80℃
(凍結・結露のないこと)
測定スパン 標準20m(オプション 40m) 標準20m(オプション 40m)
測定方式 パルスカウント パルスカウント
測定単位 1パルス/1cm または 1パルス/10cm 1パルス/10cm
測定精度 ±1cm / ±10cm ±10cm
モータ 単相可逆 出力40W
30分定格 ブレーキ付
単相可逆 出力40W
30分定格 ブレーキ付
本体材質 AC SPC
取付方法 JIS 5K125A JIS10K100A
保護等級 AC SPC
取付方法 IP67 IP33相当
出力信号 電流信号 DC4~20mA(残量表示)
DC20~4mA(空杯表示)
(いずれかを設定可能)
パルス接点信号 1パルス/1cm
無電圧信号 1パルス/10cm
(いずれかを設定可能)
オプションのコントロールユニットとP/I変換器を
組み合わせることで、DC4~20mA出力可能
出力接点 リセット接点/外部表示カウンタ用
リセット時にON
故障警報接点/測定尺切断時
接点フリッカー
ウエイト埋没時
接点ON1a
オプションのコントロールユニットとP/I変換器を
組み合わせることで、上下限接点出力が可能
製品ラインナップクリックすると詳細をご覧いただけます

下記以外にも多数のスペックを取り揃えております。
詳しくはカタログを参照いただくか、お電話・メールにてお問い合わせください。

  • KSL-T8CPU内蔵モデル
    (テープ式)

  • KSL-MTCPU内蔵コンパクトモデル
    (テープ式)

  • KSL-T2スタンダードモデル
    (テープ式)

  • KSL-W2Bスタンダードコンパクトモデル
    (ワイヤー式)

  • KSL-GT耐圧防爆モデル
    (テープ式)

  • KSL-DS4マルチコントローラ

KSL-T8
CPU内蔵モデル
(テープ式)

測定尺はステンレステープです。
標準で20m、オプションで40mまで測定可能です。
本体部がアルミ鋳物のため耐候性に優れています。
測定単位を10cmまたは1cmに切り換え可能です。
耐熱仕様も製作可能です。

KSL-MT
CPU内蔵コンパクトモデル
(テープ式)

コンパクトなCPU搭載モデルです。
測定尺はステンレステープです。
本体部がアルミ鋳物のため耐候性に優れています。
測定単位を10cmまたは1cmに切り換え可能です。
耐熱仕様も製作可能です。
測定尺ワイヤータイプーも製作可能です。

KSL-T2
スタンダードモデル
(テープ式)

測定尺はステンレステープです。
標準で20m、オプションで40mまで測定可能です。
電子カウンタやアナログ指示計に接続するためには、オプションのコントロールユニットやP/I変換器が必要です。
耐熱仕様も製作可能です。

KSL-W2B
スタンダードコンパクトモデル
(ワイヤー式)

コンパクトな測定尺ワイヤーモデルです。
最大20mまで測定可能です。
電子カウンタやアナログ指示計に接続するためには、オプションのコントロールユニットやP/I変換器が必要です。
耐熱仕様も製作可能です。

KSL-GT
耐圧防爆タイプ
(テープ式)

爆発性ガス雰囲気で使用可能な耐圧防爆タイプです。
標準で20m、オプションで40mまで測定可能です。
電子カウンタやアナログ指示計に接続するためには、オプションのコントロールユニットやP/I変換器が必要です。

KSL-DS4
マルチコントローラ

最大4台の検出器が接続可能です。
空量表示、残量表示どちらの表示でも選択可能です。
表示は高さ m、%、トン、緕・で表示可能です。
ウエイト埋没、測定尺切断の診断機能があります。
