レベルメータ製品詳細Level Meter

超音波式レベルメータ（コントローラ一体型）　HD353-A/HD323

製品概要

コンパクトでありながら様々な機能を搭載し、高精度に液面レベルを測定します！

  • コンパクト一体型。
  • 障害物はマスク処理して計測することが可能。
  • ディスプレイは4つの表示形式が選択可能。(HD353-A/323)
  • RS-485(MODBUS)標準搭載(HD353-A)。
  • 粉体
  • 粒体
  • 液体

動作原理

センサより発信された超音波が液面で反射し、再びセンサまで受信されるまでの伝搬時間を液面までの距離に換算して出力します。

標準仕様
製品名 HD353-A HD323
周波数 50kHz 50kHz
測定対象 液体・粉体 液体
測定範囲 0.3～10m 0.25～7.5m
分解能 1mm 1mm
測定精度 ±0.25% FS(±2.5cm) ±0.25% FS(±2.5cm)
データ更新周期 0.5秒 10秒
センサ指向角 14°(-6dB)/
10°(-3dB)		 14°(-6dB)/
10°(-3dB)
電源 DC12-24V ±10% DC24V ±10%
消費電力 3W 0.6W
電流出力 DC4～20mA
（抵抗負荷 Max.500Ω）		 DC4～20mA
（抵抗負荷 Max.500Ω）
警報出力 上下各1点
NPNオープンコレクタ
インターフェイス RS-485
(伝送距離：1200m以内)
使用周囲温度 -20～70℃ -20～70℃
材質 PP PP
保護等級 IP65相当 IP65相当
ケーブル長 10m 10m
重量 350g 350g
取付ネジ G2B G2B
製品ラインナップクリックすると詳細をご覧いただけます

下記以外にも多数のスペックを取り揃えております。
詳しくはカタログを参照いただくか、お電話・メールにてお問い合わせください。

  • HD353-ADSP搭載モデル

  • HD3232線伝送式

HD353-A
DSP搭載モデル
液体・粉体測定可能です。
障害物はマスク処理して測定することが可能です。
RS-485(MODBUS)標準搭載です。
ディスプレイは4つの表示形式が選択可能です。

HD323
2線伝送式
液体専用です。
障害物はマスク処理して測定することが可能です。
ディスプレイは4つの表示形式が選択可能です。

LU20-5061
2線伝送式
液体専用です。
本質安全防爆対応可能です。
押しボタンで簡単に設定が可能です。
各種フランジ規格対応可能です。

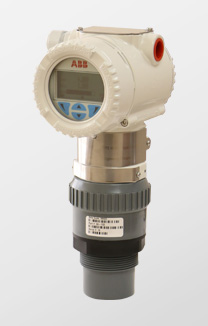

LST300（ABB製品）
国内防爆認定品
本質安全防爆認定品です。
最大測定距離は10m（C10センサ）
カバーを開けずに各種設定が可能。
各種ネジ・フランジ規格対応可能です。
