レベルメータ製品詳細Level Meter

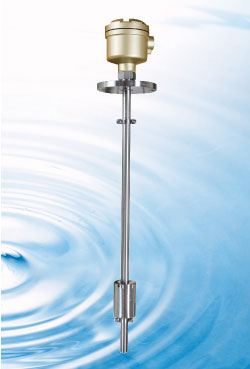

フロート式レベルメータ KF-100シリーズ

製品概要

物性変化、ベーパ、ガス等の環境変化に強く、また信頼性が高く保守が容易です！

  • フロート以外に可動部がなく、信頼性が高く保守が容易です。
  • リードスイッチ構成であるため、物性変化、ベーパ、ガス等の環境変化に影響されません。
  • 接液部はSUS製および、耐蝕性樹脂製を揃えているため、広範囲の液体に使用できます。
  • 液体
  • 界面

動作原理

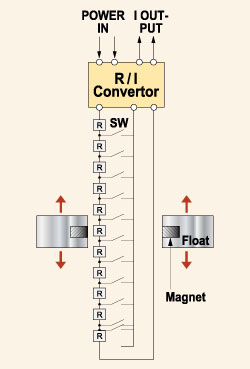

ステム内部にリードスイッチ（SW）と抵抗（R）が配置されており、フロート内の磁石か液面変動で動く位置のリードスイッチの接点が 閉じていくことにより、液面変化を抵抗変化として検出します。
これを抵抗－電流変換器でDC4～20mA電流信号として出力します。

標準仕様
製品名 増幅部仕様
電源 AC100/200V ±10% 　50/60Hz （DC24V製作可能）
消費電力 4VA
許容温度 0～+55℃（凍結・結露のないこと）
入力信号 3線式抵抗入力
使用温度 50℃以下（タンク内）
入力インピーダンス Max．100kΩ（検出部インピーダンス　1～3kΩ）
出力信号 DC4～20mA （許容負荷抵抗 Max．500Ω）
直線性 FS 1%
製品ラインナップクリックすると詳細をご覧いただけます

下記以外にも多数のスペックを取り揃えております。
詳しくはカタログを参照いただくか、お電話・メールにてお問い合わせください。

  • KF-100ステンレスタイプ

  • KF-130PVCタイプ

  • KF-190テフロンタイプ

KF-100
ステンレスタイプ
水、油、一般液体用です。
全長Max.4mまで製作可能です。
許容温度Max.100℃です。
接液部SUS316も製作可能です。

KF-130
PVCタイプ
腐食性液体に最適です。
全長Max.4mまで製作可能です。
許容温度Max.50℃です。

KF-190
テフロンタイプ
腐食性液体に最適です。
全長Max.4mまで製作可能です。
許容温度Max.100℃です。
